1 . Arquitectura de Ordenadores (Luis Cavero Montoya y Manuel Rubio Martínez) (CON NEONES)

La mayoría de los elementos fundamentales de los que depende el funcionamiento de un ordenador se encuentran en el interior de una caja, sujetos a un bastidor metálico y protegidos del exterior por una carcasa, generalmente también metálica. Si retiramos dicha carcasa podremos ver el interior del PC, como se muestra en la figura.

Los cables de colores sirven de suministro de corriente eléctrica mientras que los grises y las bandas sirven para transmitir la información.

-Fuente de alimentación:
Convierte la corriente alterna proveniente de la red electrica en corriente continua que es la que se necesita.

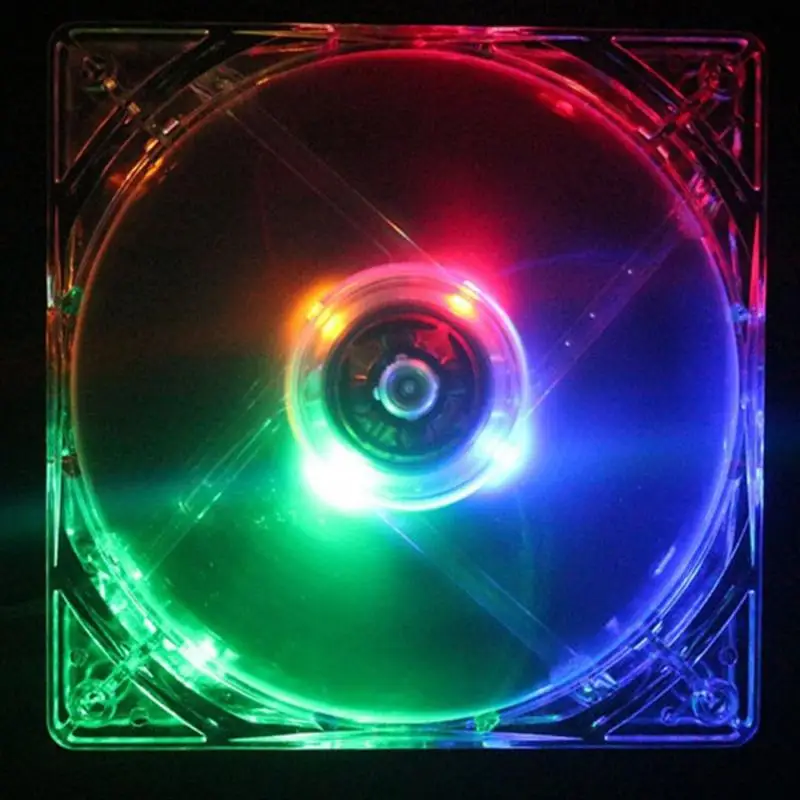

Para evitar el sobrecalentamiento tiene un ventilador y un interruptor para poder desconectar el ordenador sin necesidad de desenchufarlo.

-Placa Base:
La placa base es el circuito electrónico más importante del ordenador. A ella se conectan, de una u otra forma todos los demás componentes del ordenador. Está formada por una placa de circuito impreso rectangular.

Entre los diferentes componentes electrónicos de la placa base cabe destacar algunos circuitos integrados, también llamados chips, por su importancia en el funcionamiento del ordenador:

Chipset: Normalmente está formado por dos chips de gran tamaño, que reciben los nombres de Puente norte y Puente sur, y cuya función es regular el flujo de datos entre los diferentes componentes conectados a la placa base.El chipset puede incluir también circuitos con funciones de sonido, de tarjeta gráfica, de red y de MODEM.

 Bios:  Se trata de una memoria ROM, que contiene las instrucciones necesarias para arrancar el ordenador y cargar el sistema operativo. Durante el arranque la BIOS lee los datos que contiene la memoria CMOS y realiza un chequeo de los dispositivos de hardware. La memoria CMOS. Se trata de una memoria RAM que contiene la fecha y la hora, así como otros datos básicos de la configuración del hardware del ordenador. Para evitar que estos datos se borren al apagar el ordenador, existe una pila que le suministra corriente. Los datos de la memoria CMOS se pueden modificar mediante el programa Setup, al que suele accederse pulsando la tecla Supr al iniciarse el arranque del ordenador.
La placa base también se caracteriza por tener una gran cantidad de conectores:

Zócalo para conectar el microprocesador.
Ranuras para conectar los módulos de memoria RAM.
Un conector para el cable de datos de la disquetera.
Conectores EIDE,  donde pueden conectarse discos duros y unidades ópticas, hasta dos por conector.
Ranuras de expansión, donde podemos conectar diferentes tarjetas de expansión.
Ranura AGP, para conectar la tarjeta gráfica.
Puertos de E/S, que nos permiten conectar a la placa base todo tipo de periféricos externos.
Conector de alimentación, donde se conecta el manojo de cables de corriente procedentes de la fuente de alimentación.

-Microprocesador:
El microprocesador es un circuito integrado formado por millones de transistores, cuya función es procesar los datos y las instrucciones que recibe de la memoria RAM. El área ocupada por dicho circuito viene a ser un cuadrado de 1 cm de lado, pero la gran cantidad de patillas de conexión que necesita para conectarse a la placa base, hace que su tamaño total sea mayor.
Durante su trabajo el microprocesador genera una gran cantidad de calor que es necesario evacuar mediante un disipador térmico y un ventilador. Actualmente, este ventilador se suele sustituir por una refrigeración líquida.



-Memoria Ram:
La emoria RAM es donde el ordenador almacena m temporalmente los datos y los programas con los que está trabajando en un momento dado. Todo lo que hay en ella almacenado se borra cuando apagamos o reiniciamos el ordenador. Físicamente es una plaquita rectangular de circuito impreso con varios chips, que se acopla a la placa base a través de una ranura específica.

-Tarjeta Gráfica:
La función básica de una tarjeta gráfica es convertir la información procesada por el ordenador, o la propia tarjeta, en una señal que pueda entender el monitor, para mostrarla en forma de imagen en la pantalla. En el caso de las tarjetas aceleradoras 3D, éstas también realizan la función de procesar las imágenes tridimensionales, liberando al procesador de esta tarea. Físicamente, las tarjetas aceleradoras consisten en una placa de circuito impreso, cuyo circuito electrónico es casi un miniordenador, pues incluye su propio procesador gráfico y su propia memoria RAM. Se conecta a la placa base a través de una ranura específica, que puede ser de tipo AGP (Accelerated Graphics Port, Puerto de Gráficos Acelerado) o PCI Express (Peripheral Component Interconnect, Interconexión de Componentes Periféricos).


-Disco Duro:
Es un dispositivo de almacenamiento permanente de tipo magnético, donde se guardan los archivos del sistema operativo, los programas y los archivos del propio usuario. La unidad de disco duro está formada por varios discos metálicos (o cerámicos) recubiertos por una fina capa de material magnético (ver Figura 14). Ambas caras de cada disco son útiles para grabar información digital. Para leer o escribir datos, por cada cara de los discos hay un cabezal de lectura/escritura, de tipo electromagnético. Cada cabezal está unido a un brazo articulado, de manera que todos los brazos se mueven a la vez alrededor de un mismo eje de giro.
